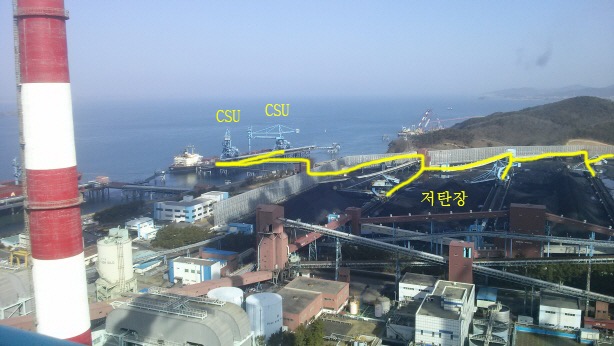

10만톤급 화물선이 들어오면 연속하역기(CSU) 2대가 붙어서 배에서 유연탄을 퍼올린다
퍼올린 유연탄은 컨베이어라인을 따라 이동해서 스래커/리클레이머 라는 설비로 저탄장에 저장된다.
스태커/리클레이머가 다시 퍼내서 각 호기 내부의 저탄조,coal silo로 이송되는데
저탄조의 유연탄은 하부에 달린 급탄기를 이용해 보일러 출력에 따라 석탄공급량을 조절한다.

https://www.dogdrip.net/70295042

[2.62MB][화력발전소]를 알아보자3 - 오버홀편 - DogDrip.Net 개드립

https://www.dogdrip.net/75179522

[5.80MB][화력발전소]를 알아보자5 - 발전기,송배전계통 - DogDrip.Net 개드립

화력발전소의 발전기는 2극형 3상 동기발전기를 사용한다.
2극형 발전기는 3600RPM으로 회전해야 우리가 원하는 60Hz교류를 만들 수 있다.
다시 말해 교류 60Hz는 1초에 자석이 60바퀴 회전해서
코일에 N극이 60번, S극이 60번씩 지나갔기 때문에 만들어 지는 것이다.
그래서 60Hz의 전기를 만들기 위해 항상 1초에 60바퀴, 분당 3600rpm에 맞춰져 = 동기되어 회전하는 동기발전기를 사용하는 것이다.

3상 발전기는 내부에 코일을 120도 간격으로 설치하여 3세트 들어간다.
단상 발전기가 1바퀴 돌아서 교류 전기를 1상 만들 때
3상발전기는 3상을 만들어내는 것이다.
단상 발전기 3대가 2가닥씩 6가닥의 전선으로 보낼 전기를 오직 한 대의 3상 발전기로 3가닥의 전선으로 똑같이 보낼 수 있다.
